全站儀無儀高法的基本原理

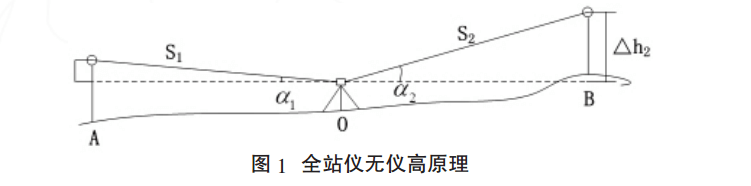

如圖1所示，A，B為待求高差的兩點，將全站儀架設在距A，B兩點等距位置O，分別照準A，B兩點處的棱鏡，測得的高差分別是△h1和△h2，則O點與A、B兩點的高差為：

由于全站儀到A、B兩點的距離比較近，因此此處不考慮大氣垂直折光的影響。

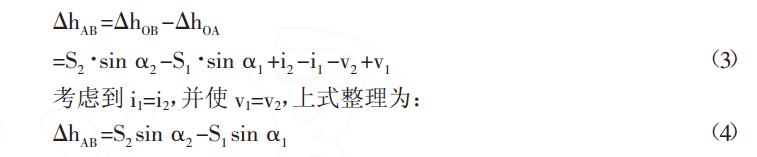

則A、B兩點的高差為：

可見，兩點間的高差只與全站儀到兩點間的距離和豎直角有關，觀測過程中無需測量?jī)x器高和目標高，從而減少了儀器高和目標高測量誤差的引入，有效的提高了高差觀測的精度。

精度分析

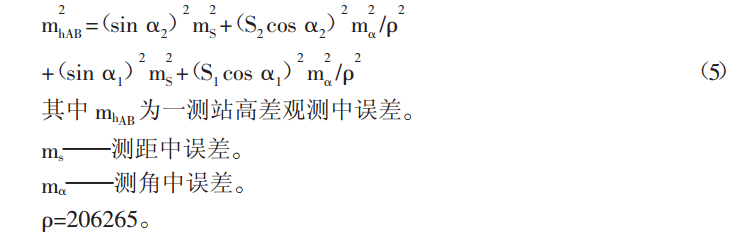

根據誤差傳播定律，對（4）式進行精度的估計有：

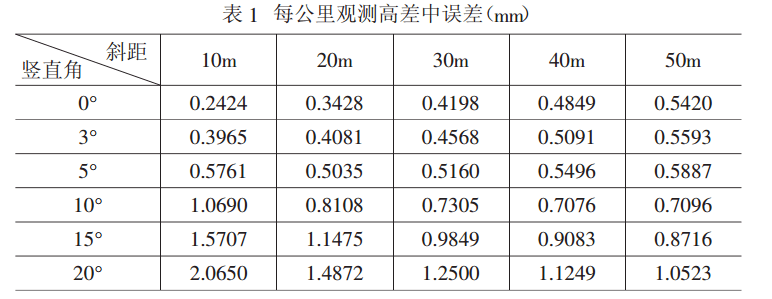

設全站儀的測角精度0.5s，測距精度為0.6+1ppm，同時為了便于分析問題，假設α1=α2，S1=S2，采用兩測回觀測，分別將不同的豎直角和邊長帶入（5）式，可計算出每公里觀測高差中誤差，見表1。

從表1中可以分析出，一測站豎直角觀測高差隨著豎直角和視距的增大而增加，以二等水準測量，往返測高差不符值1mm為精度要求，則可以看出，要滿足二等水準測量精度要求，不同的豎直角需要選擇不同的視距，豎直角小于5°，則視距在10～50m范圍內都可以滿足精度要求，當豎直角為10°時，視距應大于10m，豎直角20°時，無論視距多長，均不能滿足二等水準測量精度要求，因此在觀測中要根據豎直角選擇合理的視距。

工程應用

1、工程概況

新干線小區8號樓位于山東某市高鐵新區，其變形測量級別為二級，觀測精度要求為二等水準測量精度要求。該樓體建筑為倒臺階狀結構，如圖2，監測點上無法豎立水準尺，水準測量不能實施，因此采用全站儀無儀高法進行測量，使用儀器為徠卡TS60，測角精度為0.5s，測距精度為0.6mm+1ppm，兩測回觀測。

2、監測結果

該建筑實際布設監測點15個，監測期數16期，沉降監測工作從2015年6月12日開始，至2017年10月15日，監測16期，累計沉降量最大15.9mm，最小7.1mm，設計報警值為35.00mm。至監測最后一期，監測點變形量及變形速率均未超過報警限值。

3、操作注意事項

（1）選擇合理的測量路線，減少設站數，從而減少觀測誤差的積累；

（2）觀測過程中前后視距應基本相等，視距差不超過2m；

（3）布設觀測點應采用帶有凹槽的強制對中裝置，以減少對中誤差對高差觀測結果的影響；

（4）監測點之間采用偶數測站的方法，或前后采用同一照準目標，以減少前后兩個照準目標的零點誤差影響，且要求在一個偶數觀測測回中不得重新調整對照準目標高度；

（5）觀測時，照準目標的水準氣泡應嚴格居中；

（6）觀測過程中，豎直角應小于15°，且應根據豎直角合理選擇視距，以減少豎直角對高程觀測誤差的影響。
